Giúp em với em đang cần gấp ạ ! Em cảm ơn

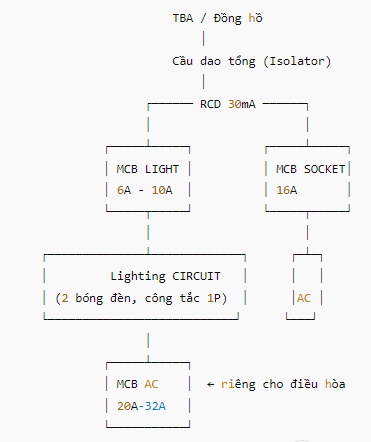

Dưới đây là hướng dẫn vẽ sơ đồ nguyên lí và sơ đồ lắp đặt hệ thống điện trong một phòng gồm có 2 bóng đèn, 1 điều hòa nhiệt độ, 4 ổ cắm: 1. Sơ đồ nguyên lí: - Nguồn điện (pha, trung tính, dây tiếp đất) cấp vào tủ điện hoặc hộp cầu dao. - Từ tủ điện, dây pha đi qua các cầu dao bảo vệ riêng biệt cho từng thiết bị: + Cầu dao cho 2 bóng đèn (có thể dùng chung một công tắc để điều khiển). + Cầu dao cho điều hòa nhiệt độ. + Cầu dao cho ổ cắm (có thể dùng chung một cầu dao cho tất cả ổ cắm). - Từ các cầu dao, dây pha đi đến các thiết bị tương ứng. - Dây trung tính và dây tiếp đất được đấu nối chung và đi đến các thiết bị. - Công tắc điều khiển bật/tắt bóng đèn được nối vào dây pha trước bóng đèn. 2. Sơ đồ lắp đặt: - Vị trí lắp đặt 2 bóng đèn trên trần hoặc tường. - Công tắc đặt gần cửa ra vào để dễ dàng bật/tắt đèn. - Điều hòa nhiệt độ lắp trên tường, có dây nguồn riêng. - 4 ổ cắm được bố trí ở các vị trí thuận tiện trong phòng, dây nguồn từ tủ điện đi đến từng ổ cắm. - Dây điện đi âm tường hoặc đi trong ống bảo vệ để đảm bảo an toàn. Nếu bạn cần, mình có thể mô tả chi tiết hơn hoặc hướng dẫn cách vẽ sơ đồ bằng tay hoặc phần mềm. Bạn có muốn không?
